Stepper Drive ed Integrated Stepper Motor

Pilotaggio altamente flessibile della tecnologia Stepper con evolute soluzioni di controllo

Stepper Drive Multiasse

Gli azionamenti per motori passo-passo multiasse mantengono le funzioni degli azionamenti standard ad asse singolo, ma aggiungono alcune funzioni extra:

  • freno di controllo
  • ingressi Safe Torque Off (STO)
  • soluzioni di prodotto più convenienti alle stesse condizioni di lavoro
  • meno spazio di installazione
  • costi di approvvigionamento relativamente inferiori
  • applicazione più semplice del prodotto.

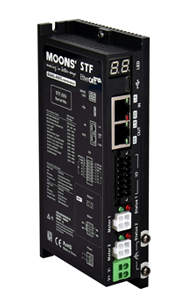

STF-2XU–ECX

Azionamento per motore passo-passo a 2 assi, ingresso DC 24-70V, comunicazione EtherCAT (conforme al protocollo CiA402). 2 set di 3 ingressi digitali e 2 uscite digitali, doppie interfacce di comunicazione Ethernet (connettore RJ45) e interfaccia di comunicazione USB tipo C. Modello verticale.

STF-4XU-ECX

Azionamento per motore passo-passo a 4 assi, ingresso DC 24-70V, comunicazione EtherCAT (conforme al protocollo CiA402). 4 set di 3 ingressi digitali e 2 uscite digitali, doppie interfacce di comunicazione Ethernet (connettore RJ45) e interfaccia di comunicazione USB tipo C. Modello verticale.

STF-4X-ECX

Azionamento per motore passo-passo a 4 assi, ingresso DC 24-70V, comunicazione EtherCAT (conforme al protocollo CiA402). 4 set di 3 ingressi digitali e 2 uscite digitali, doppie interfacce di comunicazione Ethernet (connettore RJ45) e interfaccia di comunicazione USB mini-B. Modello orizzontale.

Stepper Drive

Soluzioni per pilotare e controllare motori passo passo senza retroazione (open loop) in:

  • Corrente Continua, Bassa Tensione da 12 a 75 VDC
  • Corrente Alternata da 80 a 265 VAC

La gamma si articola nei seguenti prodotti:

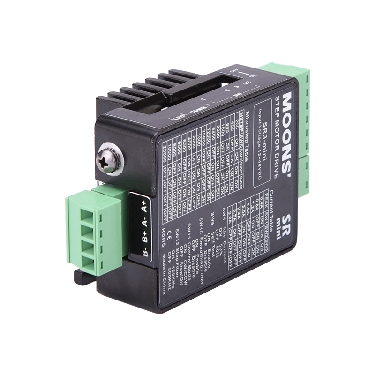

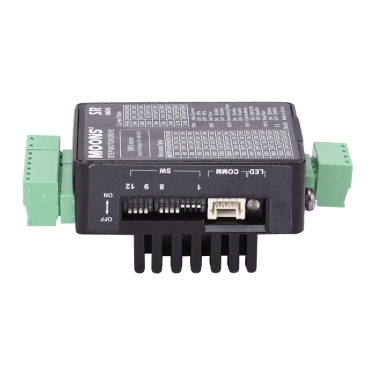

  • SR & SR3-mini, Pulse input control Step&Dir

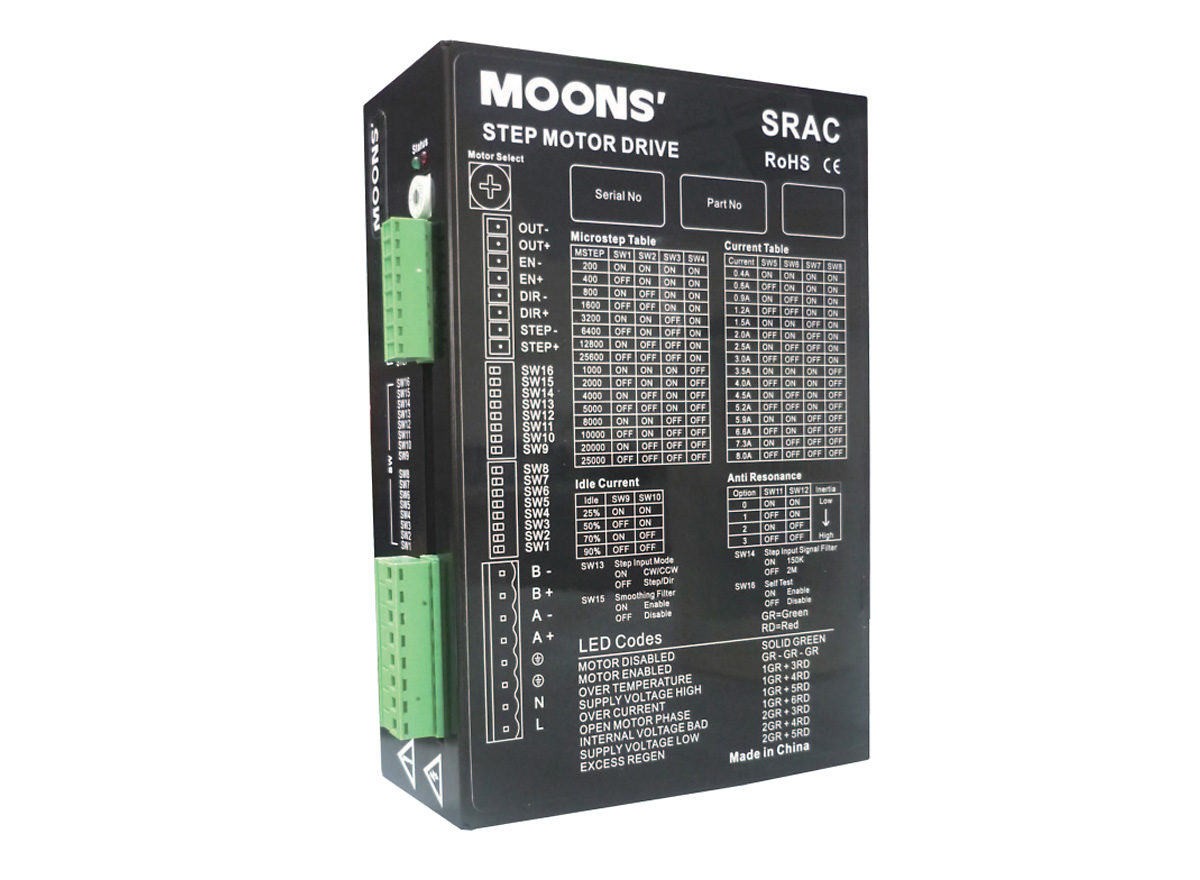

  • SRAC, Dip switch selectable Step&Dir or CW/CCW Pulse

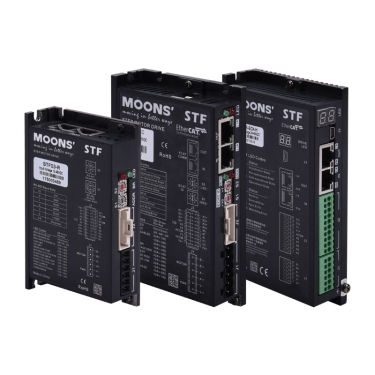

  • STF, Azionamento programmabile di ultima generazione multi bus di campo, Programmazione SCL – structured control language, RS-485/422, Modbus RTU, CANopen, EtherNet/IP e EtherCAT
Stepper Drive ed Integrated Stepper Motor
Stepper Drive
Stepper Drive

Stepper Servo Drive Multiasse

I servo-azionamenti per motori passo-passo multiasse hanno le funzioni dei servo-azionamenti standard ad asse singolo, ma aggiungono alcune funzioni extra:

  • freno di controllo
  • ingressi Safe Torque Off (STO)
  • soluzioni di prodotto più convenienti alle stesse condizioni di lavoro
  • meno spazio di installazione
  • costi di approvvigionamento relativamente inferiori
  • applicazione più semplice del prodotto.

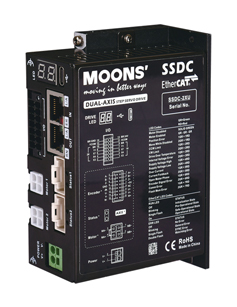

SSDC-2XU–ECX

Servo-azionamento per motore passo-passo a 2 assi, ingresso DC 24-70V, comunicazione EtherCAT (conforme al protocollo CiA402). 2 set di 3 ingressi digitali e 2 uscite digitali, doppie interfacce di comunicazione Ethernet (connettore RJ45) e interfaccia di comunicazione USB tipo C. Modello verticale.

SSDC-4XU-ECX

Servo-azionamento motore passo-passo a 4 assi, ingresso DC 24-70V, comunicazione EtherCAT (conforme al protocollo CiA402). 4 set di 3 ingressi digitali e 2 uscite digitali, doppie interfacce di comunicazione Ethernet (connettore RJ45) e interfaccia di comunicazione USB tipo C. Modello verticale.

SSDC-4X-ECX

Servo-azionamento motore passo-passo a 4 assi, ingresso DC 24-70V, comunicazione EtherCAT (conforme al protocollo CiA402). 4 set di 3 ingressi digitali e 2 uscite digitali, doppie interfacce di comunicazione Ethernet (connettore RJ45) e interfaccia di comunicazione USB mini-B. Modello orizzontale.

Stepper Servo Drive

Soluzione SSDC per pilotare e controllare motori passo passo con encoder in Corrente Continua, Bassa Tensione da 12 a 75 VDC

  • Azionamento programmabile di ultima generazione multi bus di campo, SCL, RS-485/422, Modbus RTU, CANopen, EtherNet/IP e EtherCAT
  • Controllo in Closed Loop con Encoder magnetici ed ottici
  • Drive con feedback a 2 vie, connessione feedback motore e connessione feedback posizione lato carico
  • Motori da NEMA 11 fino a NEMA34 con un range di holding torque fino a 7 Nm
  • Gamma di cavi potenza motore e segnale encoder per posa fissa e posa mobile con lunghezze fino a 10 metri

Soluzione STAC in Corrente Alternata da 94 a 265 VAC con opzione encoder

  • Azionamento programmabile con comunicazione RS-232/485, Ethernet UDP/TCP, CANopen and EtherNet/IP
  • Combinazione Motori fino NEMA42

Integrated Step Motor

Le soluzioni integrate dei Step Motor si articolano con gamme in Open Loop e Closed Loop:

  • Il STM è un Drive+Motore+Controller integrato, fondendo le tecnologie del motore passo passo e dell’azionamento in un unico dispositivo, offrendo risparmi su spazio, cablaggio e costi

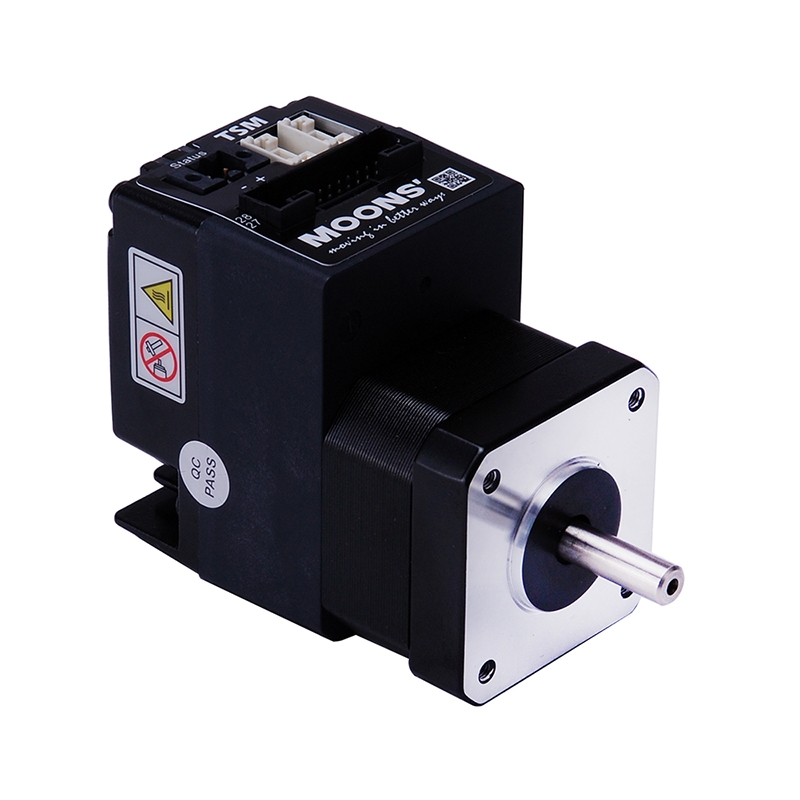

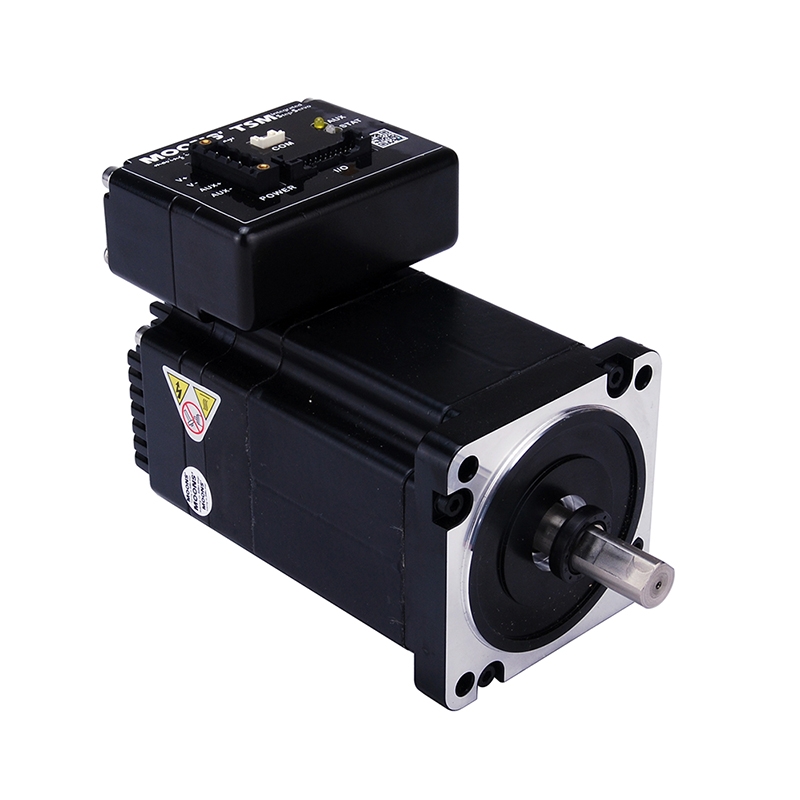

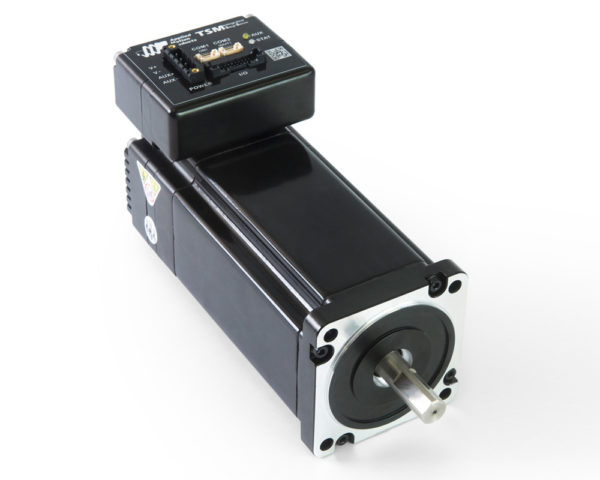

  • Il TSM è il Step-Servo integrato di terza generazione di MOONS’, con motore+drive+encoder+controller per una soluzione all-in-one

Bus di campo come Modbus, CANopen, comandi SCL/eSCL, protocollo EtherNet/IP e EtherCAT

Soluzioni fino a NEMA34 con un range di holding torque fino a 8 Nm

Tensione di alimentazione da 12 a 70 VDC

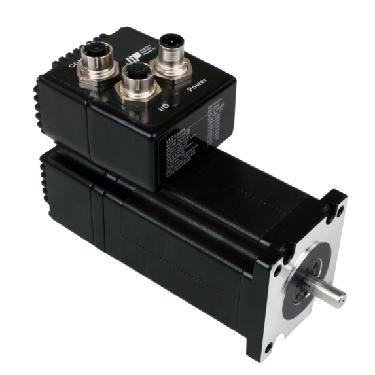

Versione TXM con IP65 di serie
