Gli ingranaggi Conici a Spirale sono stati progettati e verificati con il metodo GLEASON spiroidale, tutti realizzati in acciaio altamente legato al nichel cromo tipo 18NiCrMo5 con trattamento termico di cementazione tempra, questo per offrire la massima capacità di carico, un’ottima silenziosità ed un costo di fabbricazione contenuto.

Il gioco angolare del Rinvio Angolare, misurato sull’albero di uscita bloccando l’asse di ingresso, è stato oggetto di revisione nella nuova progettazione ed oggi siamo riusciti ad ottenere un componete entro i 9 arc min!

Gli alberi multipli dei Rinvii Angolari sono tutti costituiti in acciaio altamente legato al carbonio con trattamento di bonifica e resistenza di 75/90 daN/mm², nei quali sono possibili lavorazioni aggiuntive come la foratura e la tornitura; rettificati con tolleranza h7/H7.

Nei Rinvii Angolari vengono utilizzati Cuscinetti a sfere e/o conici, le Guarnizioni sugli alberi rotanti sono anelli paraolio in mescola nitrilica NBR, idonee per temperature di funzionamento -20°C +80°C così come le tenute O-RING installate sui supporti e sulle flange.

Per applicazioni particolari si valutano Guarnizioni in Silicone, Viton e/o Teflon.

I Rinvii Angolari vengono forniti con lubrificazione a vita, normalmente ad olio, valutando il grasso per le basse velocità di progetto; lo studio di ogni singola applicazione ci permette di valutare l’inserimento di ulteriori anelli di tenuta, creando camere riempite con grasso sintetico per una lubrificazione efficiente ed efficace.

La nuova soluzione del Rinvio Angolare permette di ottenere Rendimenti oltre il 98% avendo ingegnerizzato:

• 6 Grandezze costruttive
• Rapporti di riduzione da 1/1 a 1/5

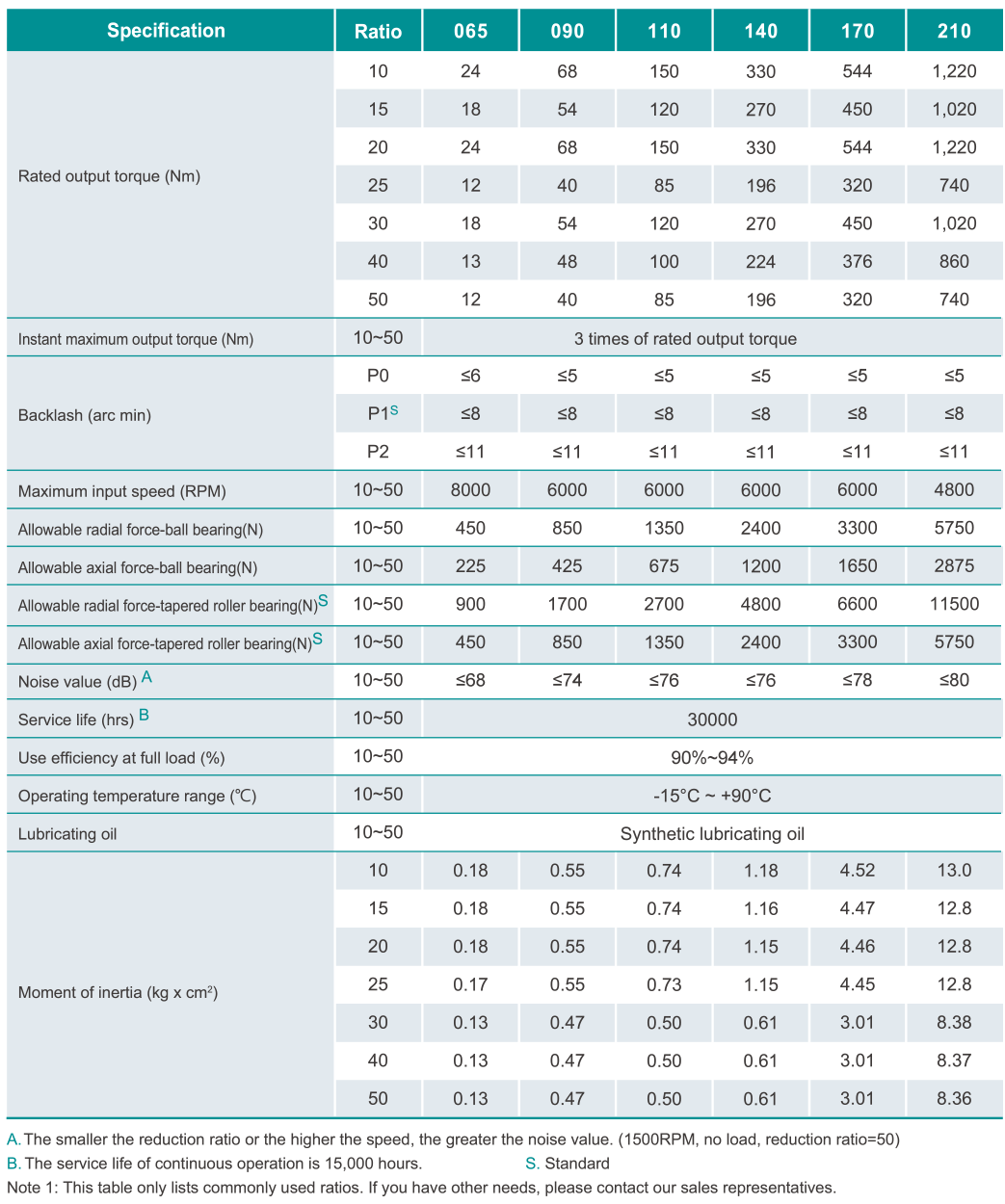

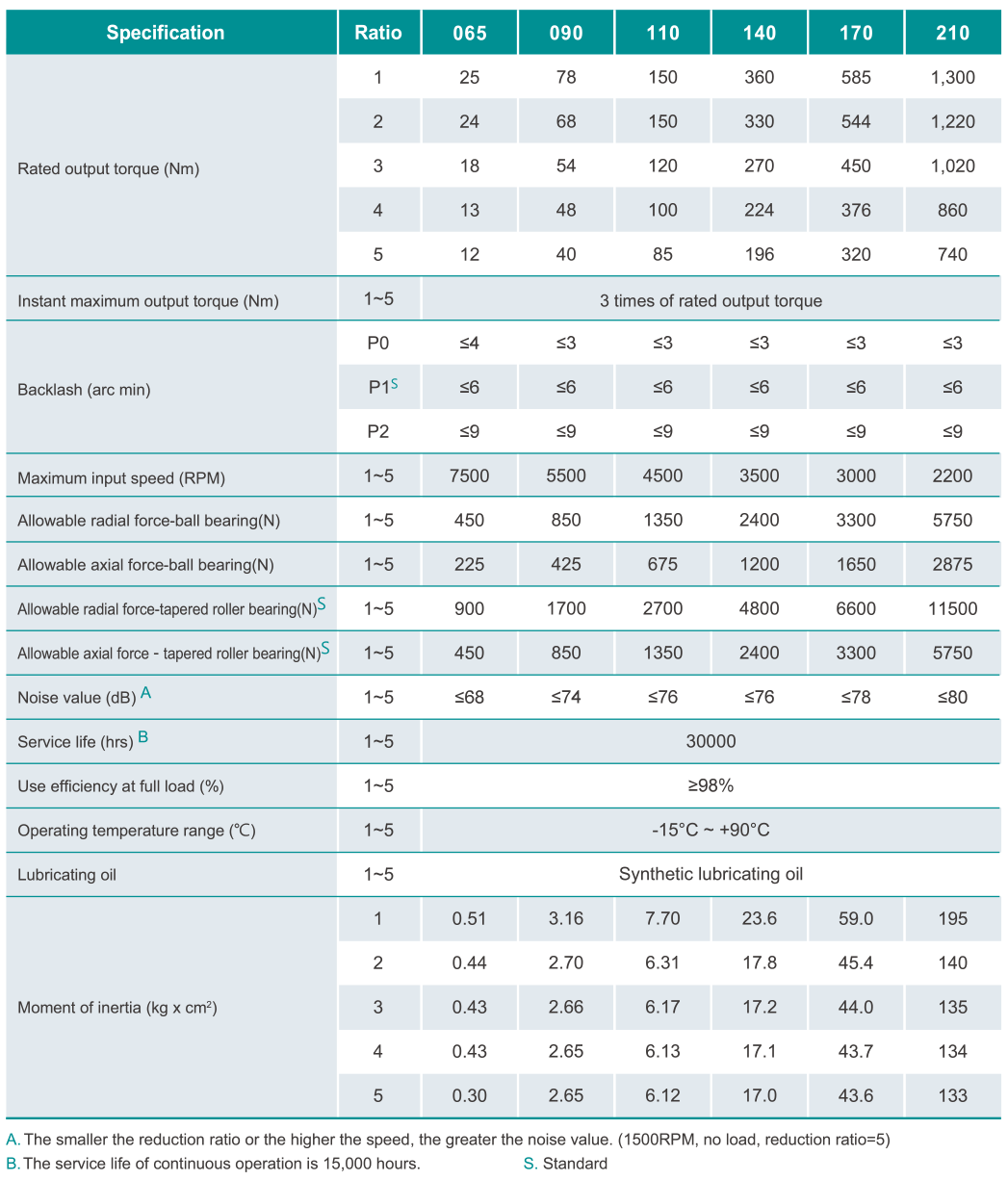

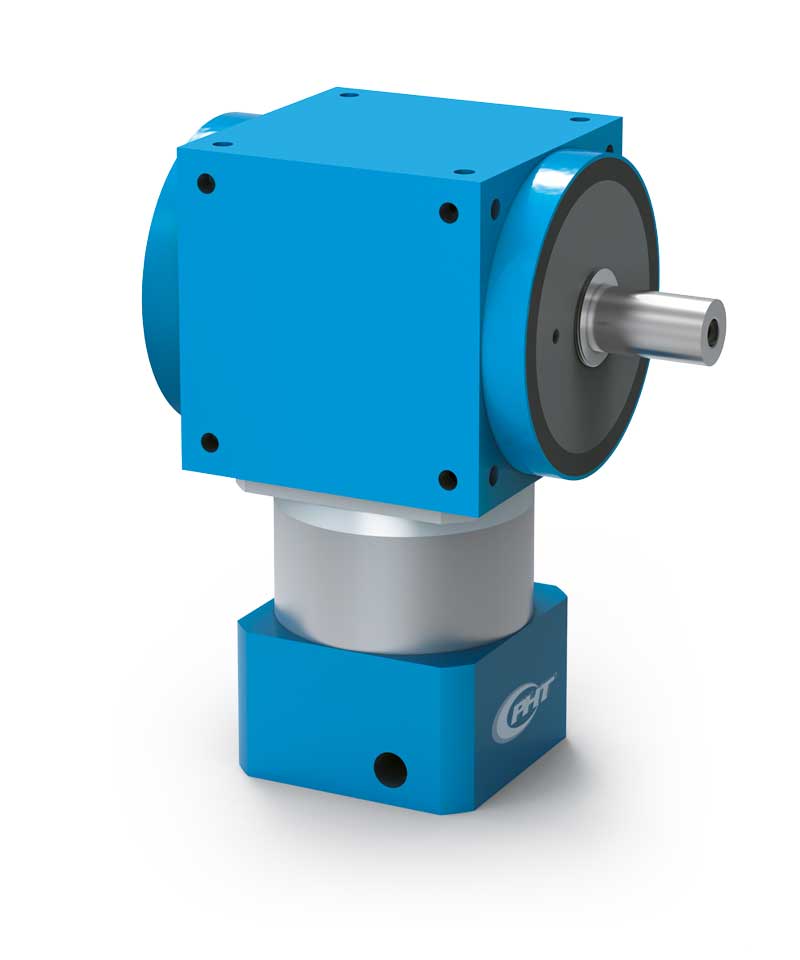

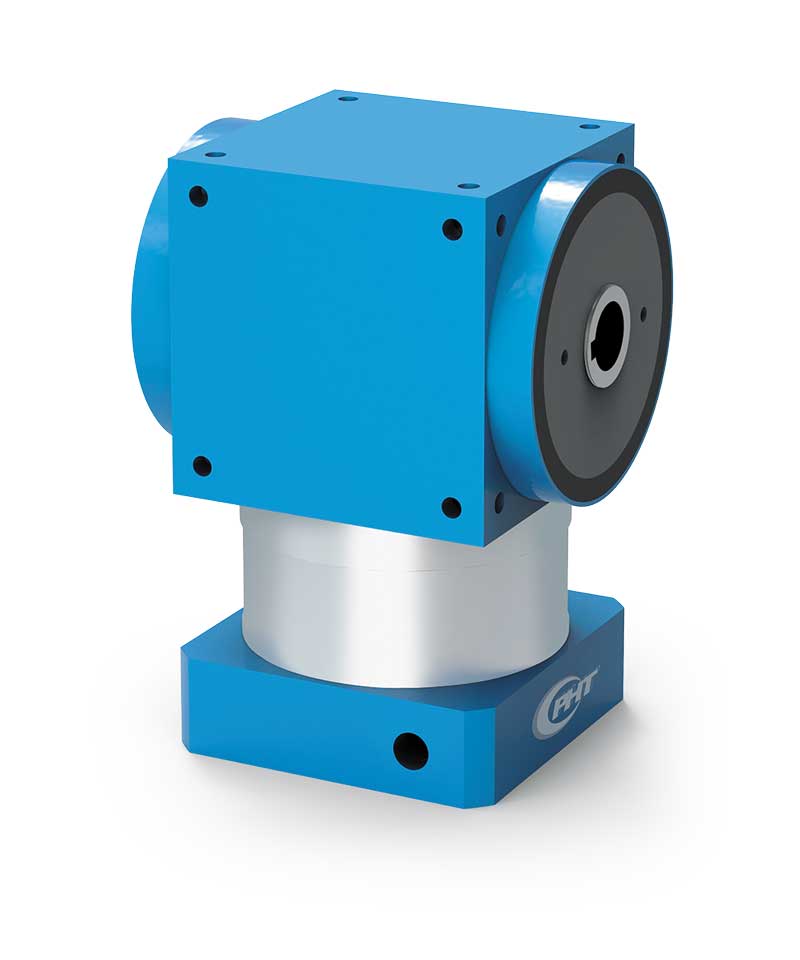

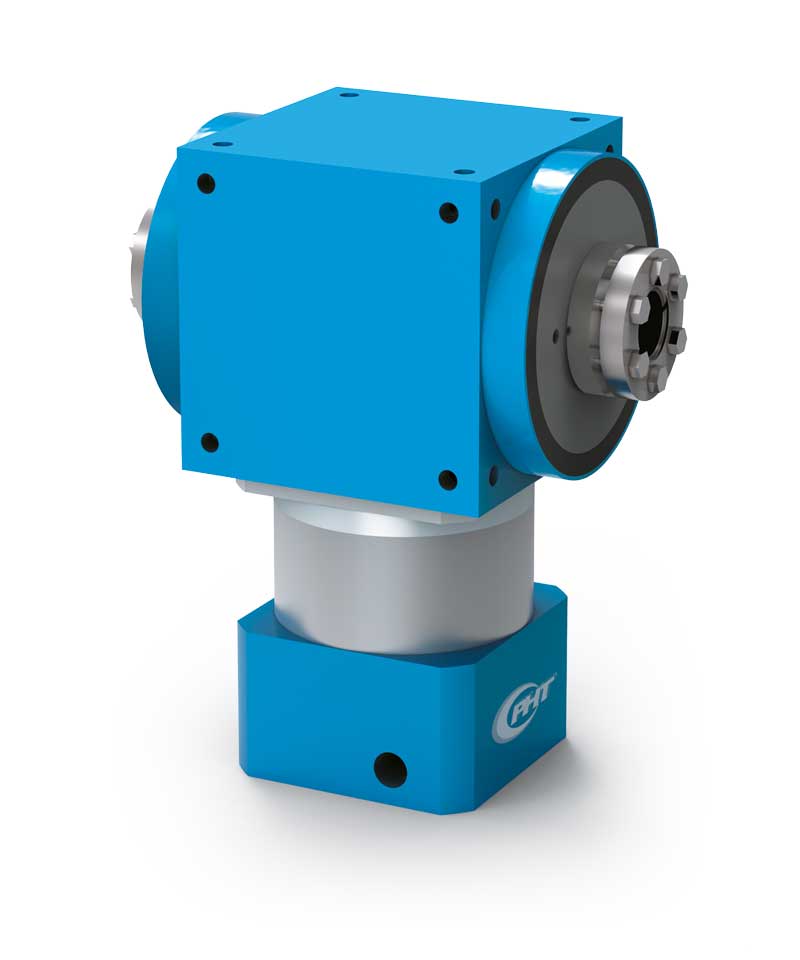

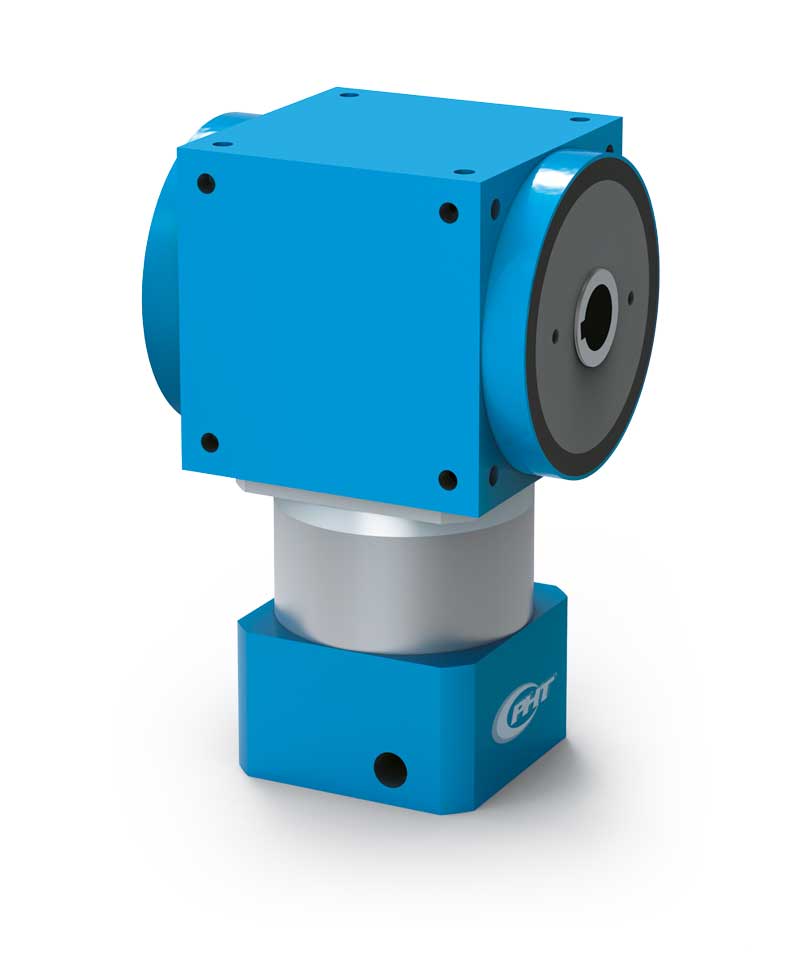

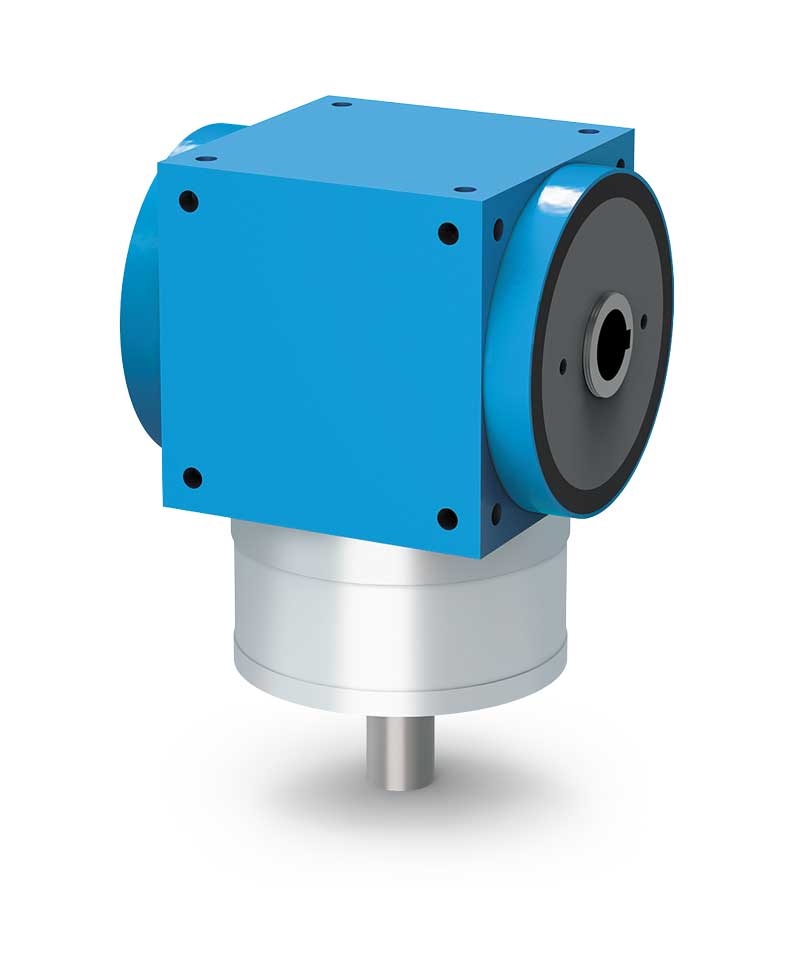

• Soluzioni con Alberi, Alberi Cavi con Chiavetta e Calettatori
