Intermittori e Trasportatori

Tavole rotanti, globocilindriche o globoidali, toroidali ad alta velocità e precisione

Soluzioni con:

  • Rapporto Costante tra tempo e spostamento
  • Accelerazioni Controllate
  • Posizionamenti Precisi
  • Alta Capacità di Carico
  • Assenza di Vibrazioni
  • Sicurezza Brevettata: Limitatore di Coppia sulla Tavola
  • Limitata Manutenzione

La storia degli intermittori passa inevitabilmente attraverso la tecnologia della croce di Malta o croce di Ginevra, un meccanismo che trasforma un moto rotatorio continuo in un moto rotatorio intermittente. Il meccanismo è costituito da ruote, una motrice ed una condotta, definita croce, la quale avanza di un passo.

La tecnologia e lo sviluppo di questi sistemi ha portato a soluzioni con camme cilindriche e globoidali; in particolare la camma globoidale consente una trasformazione del moto più efficiente potendo raggiungere velocità di esercizio estremamente superiori alle camme cilindriche. Nelle camme globoidali rispetto a quelle cilindriche, il contatto tra profilo camma e rullo avviene per tutta l’altezza dello stesso, mentre per le camme cilindriche l’altezza varia durante la rotazione.

La tecnologia della camma globoidale si conferma la soluzione ottimale per garantire prestazioni oltre i 60 cicli/min

Tavole rotanti

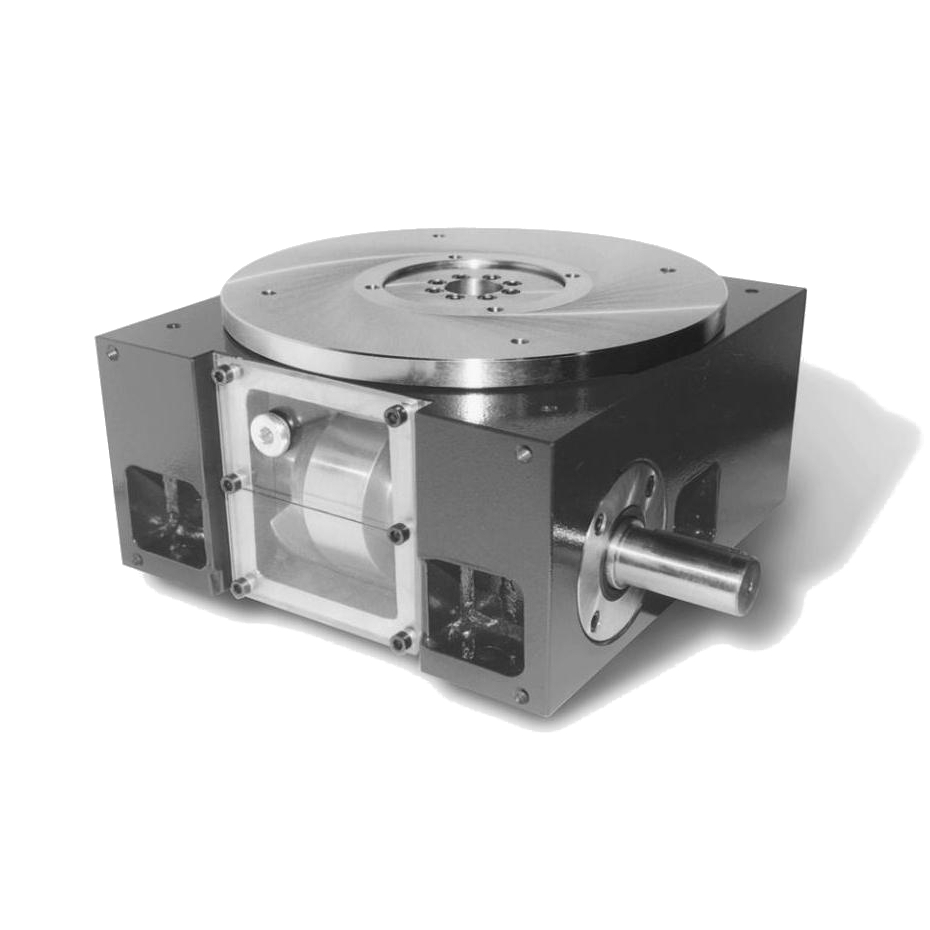

TAVOLE ROTANTI A CAMMA GLOBOCILINDRICA

Teste a dividere ad assi ortogonali dal design compatto, piatto rotante di grande diametro.
Disponibili da 2 a 32 stazioni.

  • Capacità di carico dinamico da 50 a 21.000 Nm
  • Interassi da 37,5 a 360 mm.
TAVOLE ROTANTI A CAMMA GLOBOIDALE

Alta Velocità, fino a 1000 cicli/min
Teste a dividere ad assi ortogonali, con grande accuratezza di posizionamento, senza gioco.
Camme con sosta gemellata e molteplici leggi di moto.
Disponibili da 1 a 48 stazioni.

  • Capacità di carico dinamico da 100 a 40.000 Nm
  • Interassi da 50 a 400 mm.

Disponibili con limitatori di coppia in uscita di sicurezza (SOTL) e regolazione della coppia trasmissibile (ATT).
Brevetto internazionale N° TO 2012 A 0000085

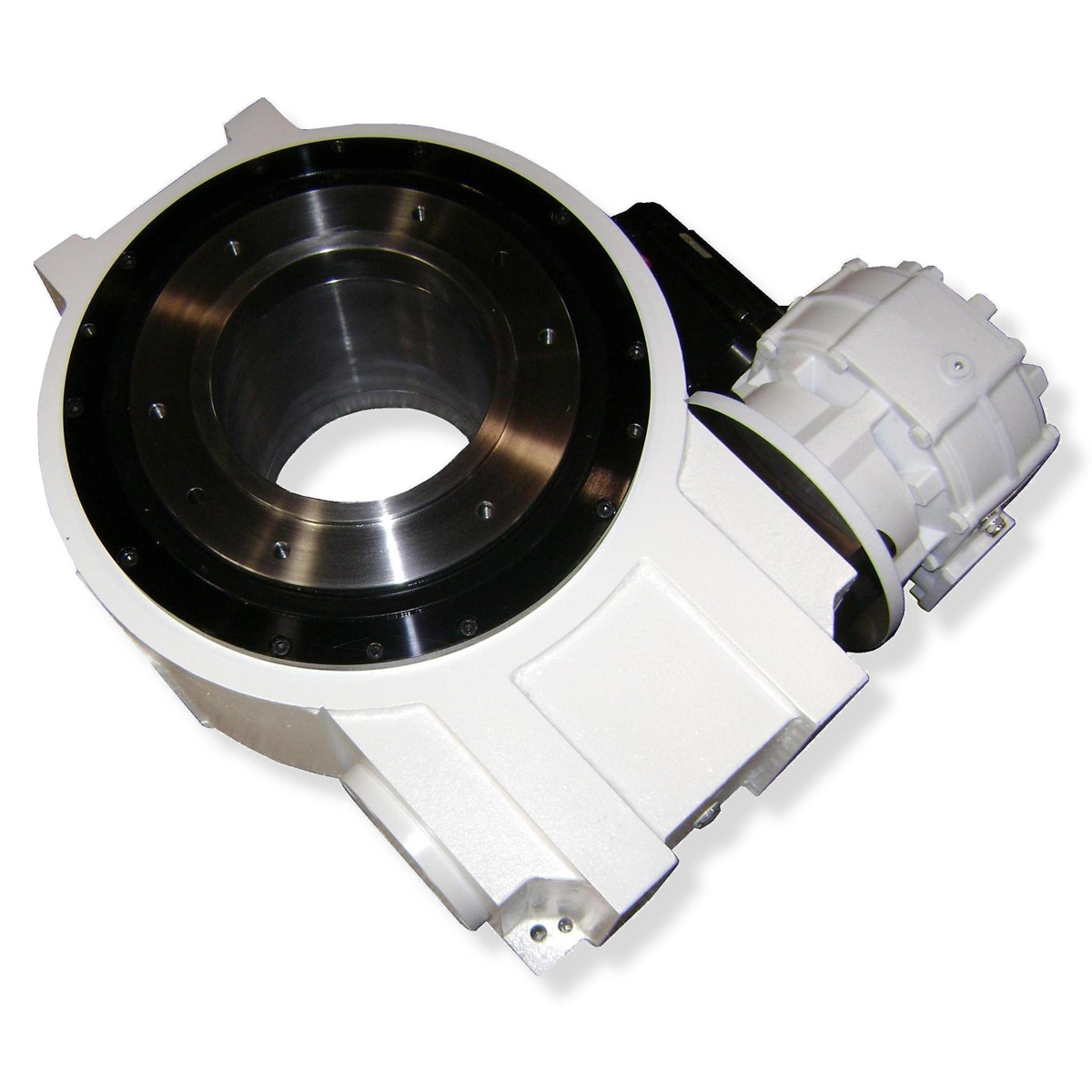

TAVOLE ROTANTI TOROIDALI AD ALTA VELOCITÀ
  • Enorme foro interno
  • Anello toroidale di duralluminio
  • Costruzione sottile
  • Bassa inerzia interna
  • Ottima accuratezza
  • 4 dimensioni: 800 – 1200 – 1600 – 2400
tavole rotanti a camma globocilindrica
TAVOLE ROTANTI TOROIDALI AD ALTA VELOCITÀ

Trasportatori

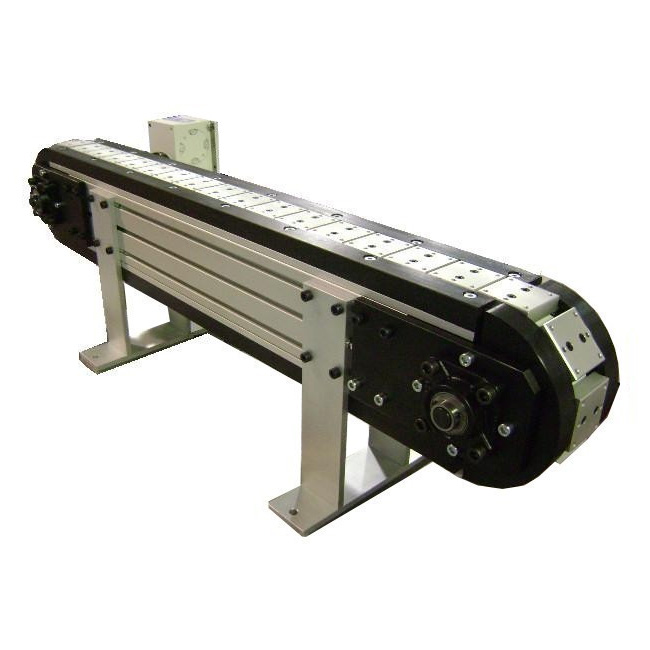

TRASPORTATORI A CINGHIA DI PRECISIONE
  • Struttura leggera con profilato di alluminio
  • Posizionamento del trasportatore: carosello o over-under
  • Forma specifica a quadrilatero che consente un notevole risparmio di spazio nella progettazione della macchina
  • Altezza e forature dei pallet su misura
  • Versione in pollici o in millimetri
  • Disponibili in 4 tipi
TRASPORTATORI A CINGHIA DI PRECISIONE
TRASPORTATORI A PALLET DI PRECISIONE

Trasportatori di precisione a pallet articolati per movimenti intermittenti e continui.
Precisione di posizionamento ± 0,04 mm (versione ad alta precisione) ideali per macchine di assemblaggio con elevato numero di stazioni.
Disponibili in 11 tipi

TRASPORTATORI A PALLET DI PRECISIONE
